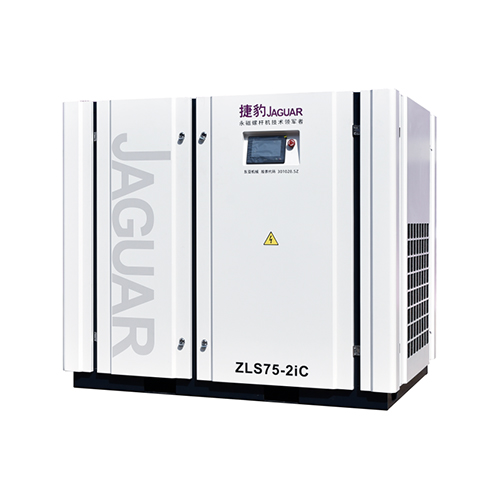

大排量永磁变频螺杆空压机的工作原理融合了永磁同步电机技术、螺杆压缩技术及变频调速技术，其核心在于通过永磁电机驱动螺杆主机，实现高效、稳定、节能的空气压缩。以下是详细的工作原理说明：

一、永磁同步电机驱动

永磁体励磁：永磁变频螺杆空压机采用永磁同步电机（PM电机），以永磁体替代传统电机的励磁绕组进行励磁。这种设计消除了励磁损耗，提高了电机效率。

旋转磁场产生：当永磁电机的三相定子绕组通入频率为f的三相交流电时，会产生一个以同步转速推移的旋转磁场。稳态情况下，主极磁场与旋转磁场同步旋转，转子转速亦为同步转速。

电磁转矩产生：定子旋转磁场与永磁体建立的主极磁场保持相对静止，相互作用产生电磁转矩，驱动电机旋转并进行能量转换。

二、螺杆压缩过程

吸气过程：空气通过空气滤清器进入进气管路，再经过进气阀进入压缩主机。当主转子齿槽空间转入机壳进气端开口时，齿槽处于真空状态，吸入外界空气。

封闭与输送过程：吸气结束后，主副转子齿顶及机壳密封，被吸入的空气停留在主机内。随着转子继续旋转，吸气端的齿峰和凹槽重合，吻合面逐渐向排气端移动，形成气体传输过程。

压缩过程：在输送过程中，吻合面逐渐向排气端移动，吻合面与排气口之间的空间逐渐缩小，凹槽内的空气逐渐压缩，压力逐渐升高。同时，润滑油因压差被喷入压缩室，与空气混合，起到润滑、降温和密封的作用。

排气过程：当转子排气口端面与机壳排气口连接时，压缩气体开始排气。直到齿峰和凹槽的吻合面移动到套管排气端的端面，吻合口之间的凹槽空间为零，完成排气过程。

三、变频调速技术

动态调节电机转速：永磁变频螺杆空压机采用变频器对电机转速进行动态调节，根据生产用气量的变化实时调整电机转速，使排气量精准匹配负载需求。

气压稳定：通过控制器或变频器内部的PID调节器，永磁变频螺杆空压机能平缓启动，并在用气量波动比较大的场合快速调节响应，保持气压稳定。

节能效果：变频调速技术使永磁变频螺杆空压机在轻载时降低电机转速，减少能耗；在重载时提高电机转速，满足生产需求。这种按需供气的方式显著提高了能源利用效率。

四、整体结构优势

传动效率高：永磁变频螺杆空压机的螺杆主机与永磁电机共用同一根主轴，电机没有轴承，带有永磁体的转子直接安装在阳转子的伸出轴上，传动效率接近100%。

结构紧凑：永磁电机体积比普通三相电机主机小1/2，重量轻1/3，整机尺寸减小。一体式螺杆主机比普通主机小1/2，保养时所需润滑油约为普通螺杆式空压机的50%，节省保养费用。

耐用性强：永磁变频螺杆空压机采用稀土永磁同步电机，120℃不失磁，寿命达10年。电机无轴承设计消除了电机轴承故障点，较为耐用且少维护。
